单相三相双电源开关接线示意图

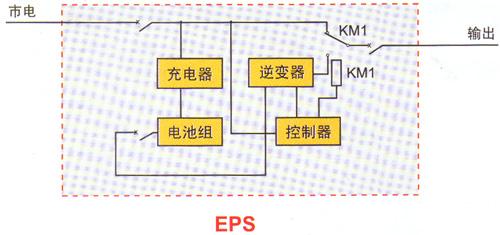

单电源接线示意图

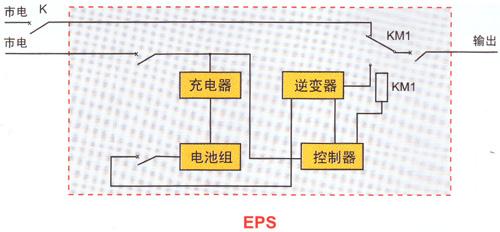

单相双电源接线示意图

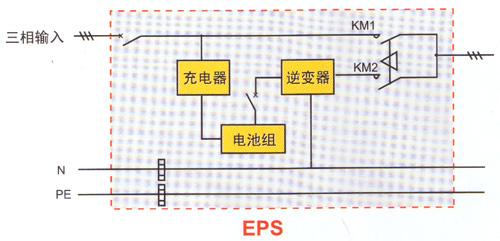

三相单电源接线示意图

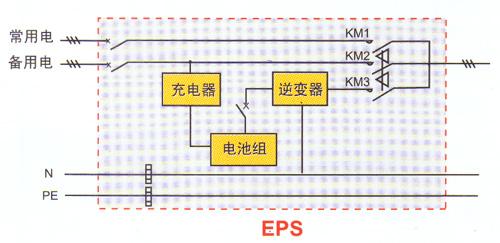

三相双电源接线示意图

使用操作

      无论常用操作电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动位置，当推动手顺时针旋转至终端时。

     备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时备用电源执行断路器QR合闸常用电源执行断路器QN分闸。

      面板中，电源指示灯（黄）指示自动控制盒工作电源，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。

      待修复正常后，将手动一自动按钮置于自动位置状态，如果常用电源供电正常，切换开关将自动投入常用电源执行断路器QN合闸状态，面板中R电源指示灯（绿）亮。
