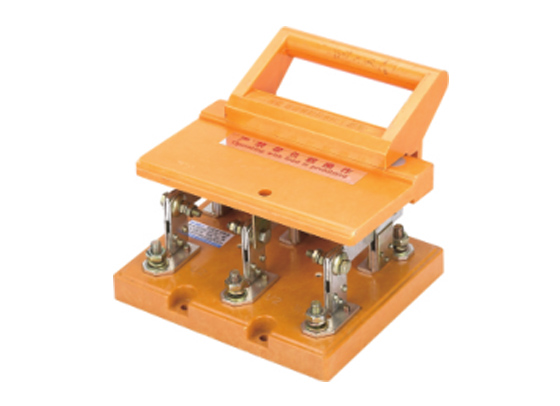

HD11FA防误型隔离器

HD11FA防误型隔离器

一. 开关简介

HD11FA系列隔离器适用于额定绝缘电压690V，额定工作电压400V，额定工作电流200A至1500A，主要用于低压成套设备中，在无负荷的情况下，用作分合电路，隔离电源之用。

二、结构特征

200、400A隔离器为单刀片，触头为两接触片铆合，合闸时靠触头的片状弹簧夹紧、以保证触头压力; 600、1000、1500A为双刀片，外侧有片状弹簧压紧保证可靠地接触压力，刀片转动部分由弹性球面垫圈压紧。

本系列隔离器操作手柄，采用盖板式结构，刀片直接固定在绝缘盖板上，能够防止操作人员在操作过程中触及隔离器的带电部分。

在隔离器安装板上装有LXI9B行程开关，由盖板断开，闭合位置控制行程开关触头状态，在结构上保证行程开关常闭触头先于触头而断开，后于主触头而闭合。

本系列隔离器还具有锁扣机构，可通过锁扣机构进行锁定，使隔离器不能断开操作，并能承受短时冲击电流可产生的误动作。若进行断开操作时，需通过解锁机构进行解锁，解锁后方可进行断开操作。

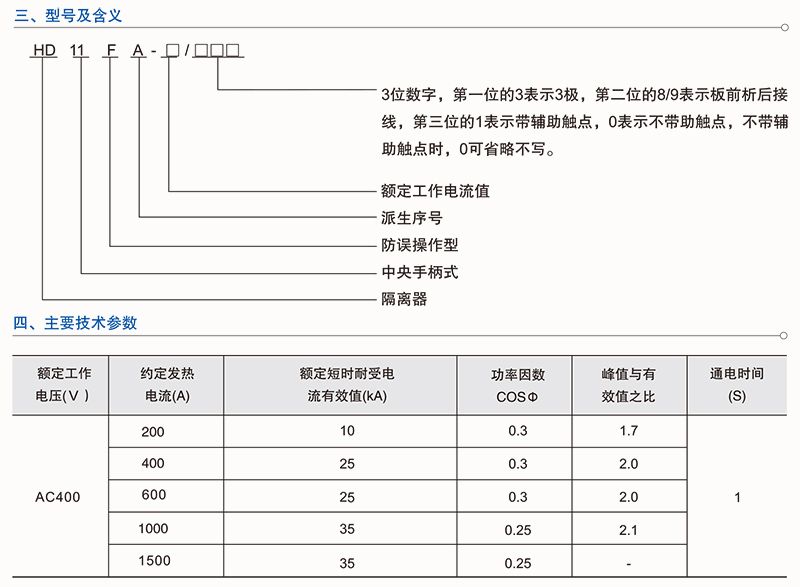

三、型号及含义

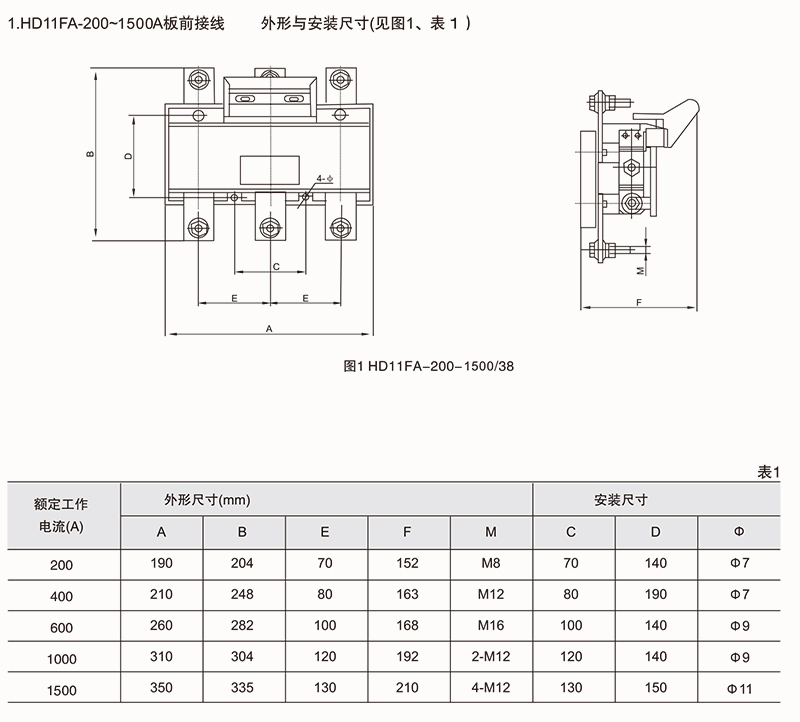

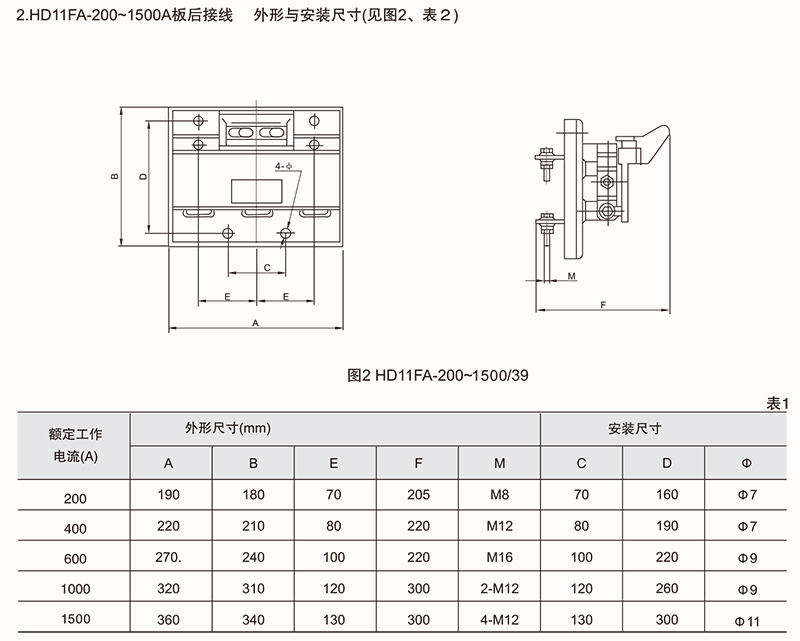

六、安全与注意事项
1.本系列隔离器严禁带负荷操作。断开操作时，应将解锁机构置于“解锁”位置:闭合操作后应检查锁扣机构是否处于“锁定”位置。
2.隔离器必须在线路与电源隔离即不带电情况下，才允许进行检修。

3. 隔离器投入使用后，应定期进行检修。
