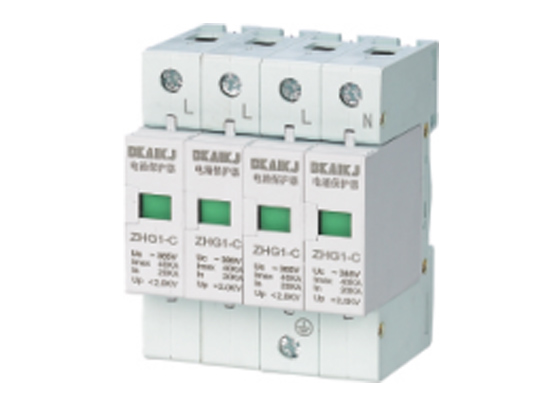

ZHG1(SPD)电涌保护器

ZHG1(SPD)电涌保护器

一、适用范围

ZHG1系列电涌保护器(以下简称“保护器”)适用于交流50/60Hz、400V及以下的TN-S、TN-C、TN-C-S、TT、IT等供电系统，对电网因雷击或浪涌过电压进行保护。

二、型号含义

三、失效脱离装置
保护器的模块.上设有失效脱离装置，当保护器因过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。

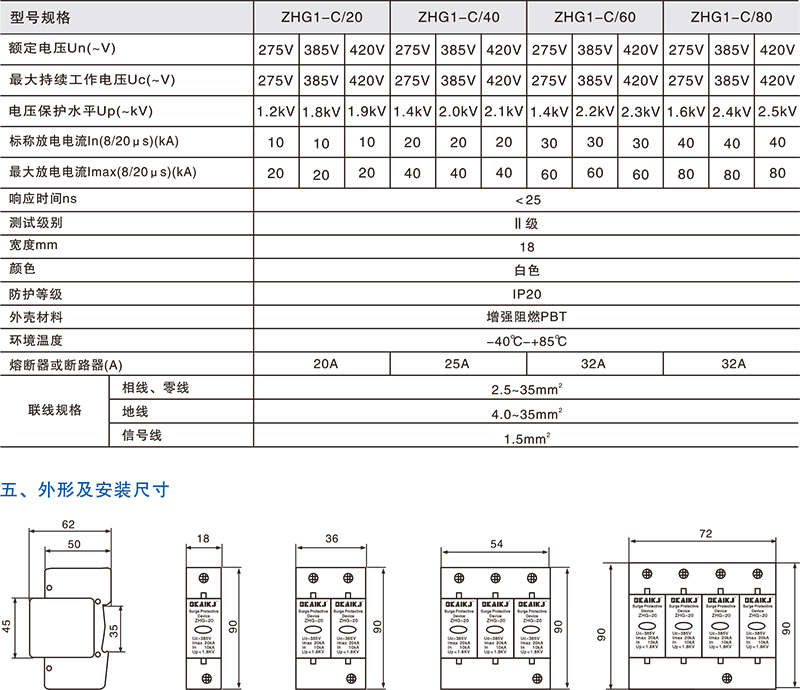

四、主要技术参数

六、安装
安装在LPZ1或LPZ2区与LPZ3区交界处，保护级别1级。保护器采用标准的35mm轨道安装;保护器采用2.5~35mm的铜质导线联接，接地线应采用4mm?以上的双色导线，长度不得过500mm。为了防止电涌保护器失效后影响电网正常运行，联于L线的保护器应该串接一个熔断器。
