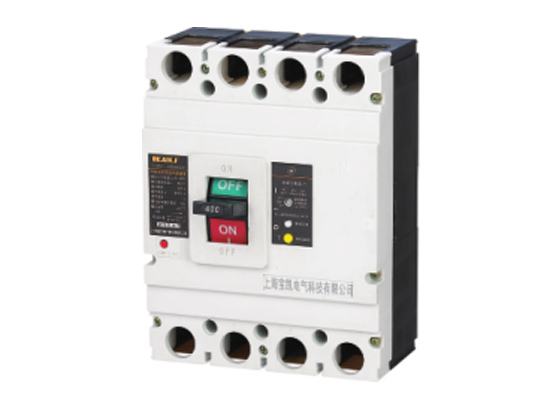

 ZHGM1L漏电断路器

一、适用范围

ZHGM1L系列剩余电流断路器(以下简称断路器),主要适用于交流50Hz,额定电压AC400V,绝缘电压至800V的配电网络中,用来对人提供间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险。

并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁启动之用。常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相。

本系列断路器为三相,若缺任一相,断路器漏电保护模块仍能正常工作;额定剩余动作电流1△n及大断开时间根据实际情况现场可调;当相电压降低至50V,漏电保护模块仍能正常工作,具有漏电报警输出功能。
本产品符合标准: GB14048.2

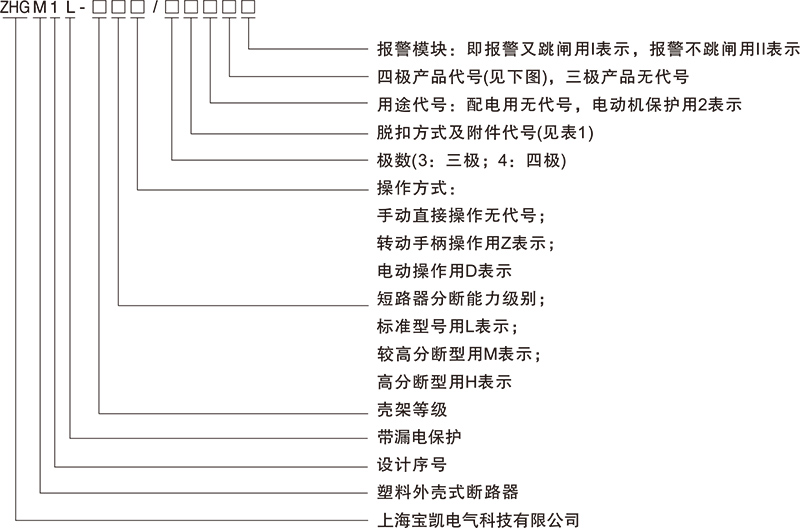

二、型号及其含义

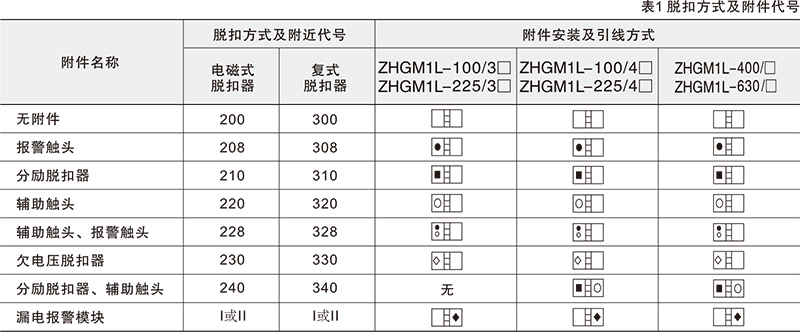

三主要技术参数

四、正常的使用、安装和运输条件

正常使用条件:

a)周围空气温度.上限不超过+40C,下限不低于-5C, 24h内的平均值不超过+35C。注:在周围空气温度高于+40C或低于-5C的条件下使用的断路器应与制造厂协商。b)安装地点的海报高度不超过2000m;

c)大气的相对湿度在周围高温度+40C时不超过50%;在较低的温度下可以有较高的相对湿度(例如20C时为90%),并考虑到因温度变化发生的产品表面.上的凝露。正常安装条件:

a)安装条件:一般应垂直安装,也可水平安装(横装);

b)安装类别:断路器主电路川类,控制电路和辅助电路为ll类;c)污染等级: 3级;

d)外磁场:安装场所附近的外磁场在任何方向不超过地磁场的5倍。

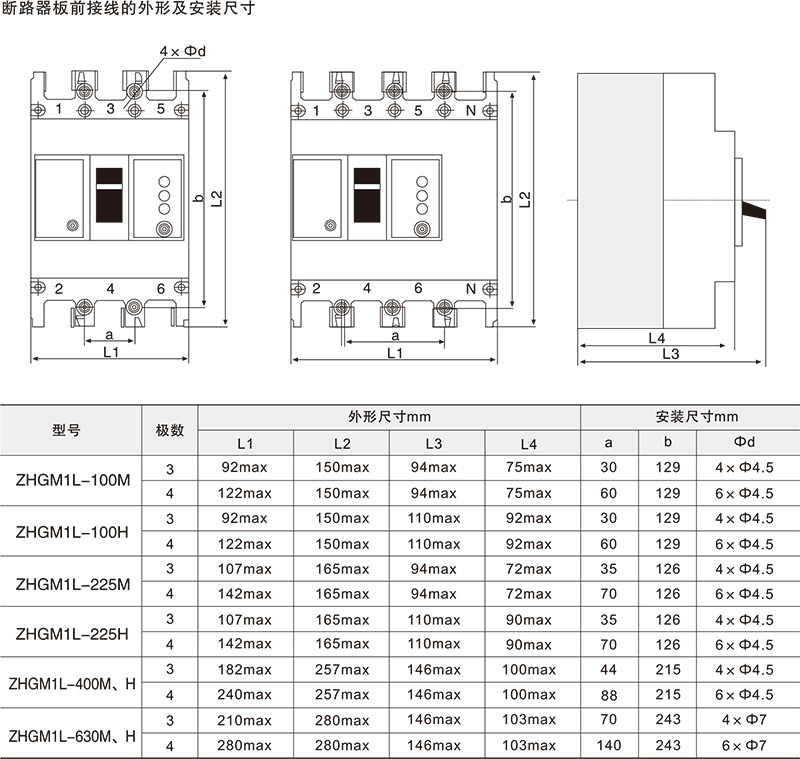

五、外形及安装尺寸
