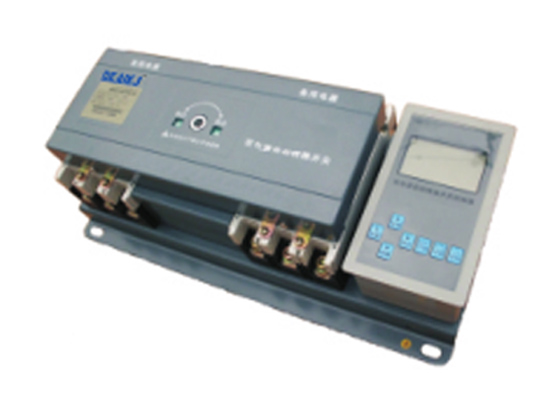

概述

电力系统设备逐渐向集中监控化、智能化方向发展即弱电(电子)控制强电。

它以微机控制系统为核心，采用电磁兼容性设计抗干扰性强、长期工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个人机对话界面，操作警示简便及高度智能化，是一种理想的机电-体化新型双电源自动切换系统。双电源自动切换系统向着智能化，网络化方向发展，是国内同类产品的理想的产品。

二、适用范围

ZHGQ1系列智能双电源自动切换系统适用于交流50Hz,额定电压400V,额定电流至1250A的双路电源的供电系统中，用以实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换)，使双电源供电用户实现无人值守变电所。

本产品适用于特类、类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所;

三、正常使用条件

周围空气温度为- 5C~+40C，且24小时的平均值不超过+35C。
大气条件:空气清洁，相对湿度在高温度+40C时不超过50%，在较低温度时允许有较高的相对温度，例如+20C时为90%，但应考虑到由于湿度变化，有可能产生凝露现象。

安装地点海拔不超过2000米，户内使用。

本产品应安装在无剧烈震动和冲击，不足以使电器元件受到不应有腐蚀场所。如果上述条件不能满足时，应由用户和制造厂协商解决。当本产品用于海上石油和核电站时，应另行签订技术协议。

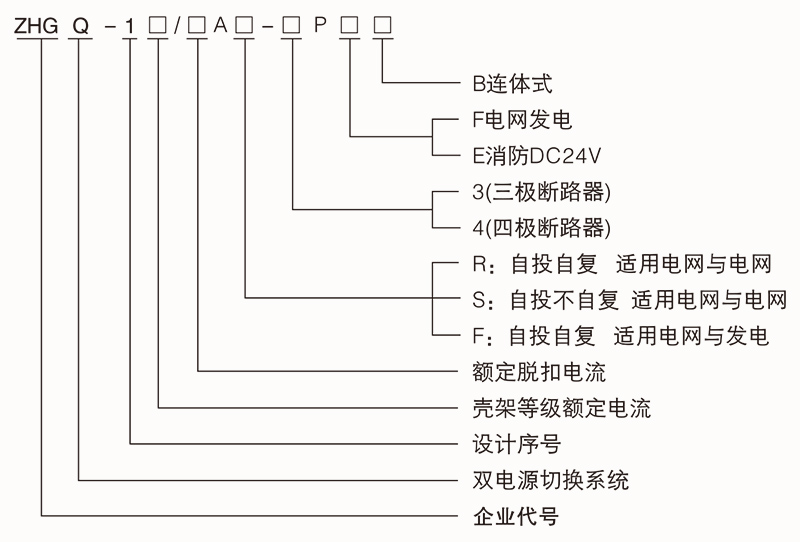

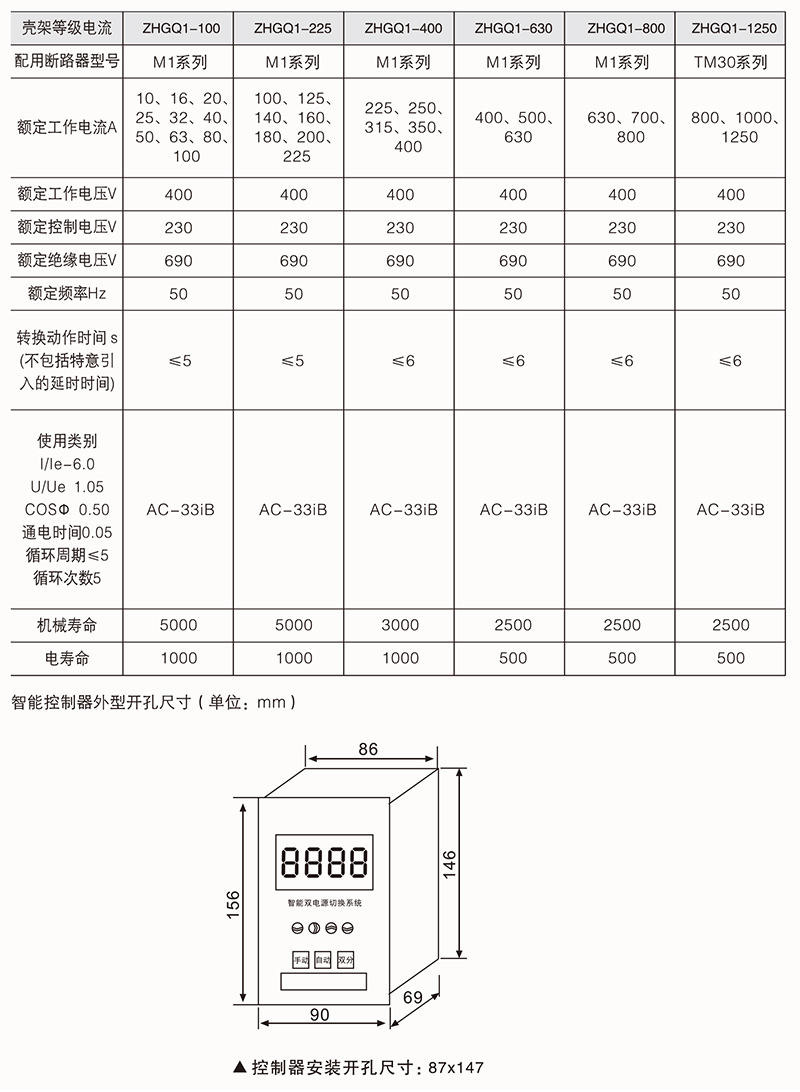

四、型号含义

五、开关结构


本智能转换开关由微电脑控制器和开关转换装置两大部分组成，二者之间有线缆连接。


开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作，机械电气双重联锁等特点，大程度满足供、配电需要。


开关工作有三个状态位置供用户选择:常用电源(N)合、双分、备用电源(R)合，开关具有体积小，重量轻，工作稳定，使用方便等特点。

六、智能控制器功能

ZHGQ1是一款智能自保双电源转换开关。智能控制器由键盘位输入和(LCD)显示，可对常用电源(N)和备用电源(R)三相同步检测:对断相、过压、失压或欠压，低于额定工作电压值的75%时判为欠压，高于额定工作电压，120%时判为过压。

备用电源(R)故障报警及双分，本机对检测结果做出处理，然后发出相应指令，处理结果可显在(LCD)上，给用户一个良好的人机对话界面，报警亦可人工关闭，按回键，当前无论工作在何等模式下，微机检测到异常数据，3s从异常电源断开进入双分保护状态，经延时(0-30s)转换到正常电源供电。

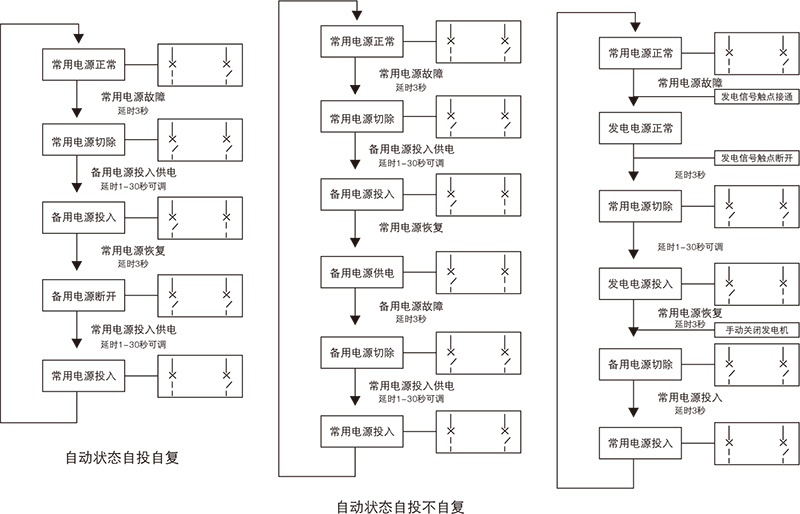

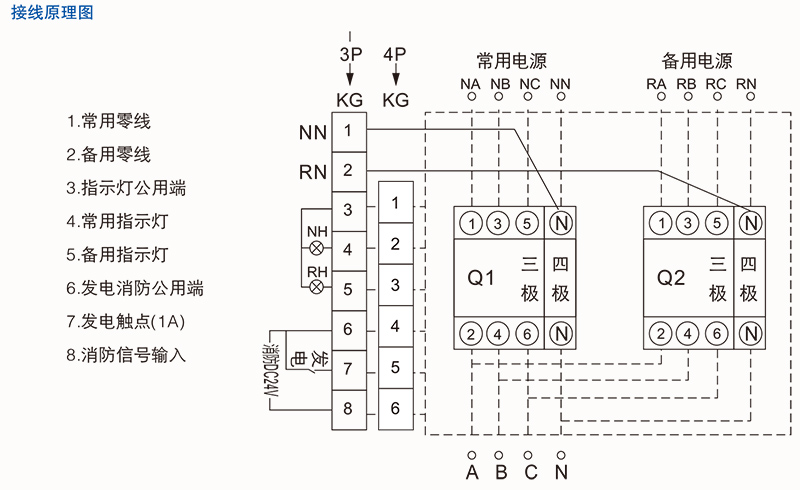

例:  自投自复模式，常用电源(叫出现异常将自动转换到备用电源(R)供电，如常用电源(N)恢复正常则自动返回，如两路工作电源同出现故障，微机3s后将发出双分指令，其电源恢复正常者优先工作。)

工作模式:自投自复(R)式
自投不自复(S)式自投自复(F)式
适用电网与电网
适用电网与电网(备用优先型)

适用电网与发电(另可附加消防功能(DC24V)
动作流程电网--电网--自复
动作流程电网一一电网一一不自复
动作流程电网- - -发电机

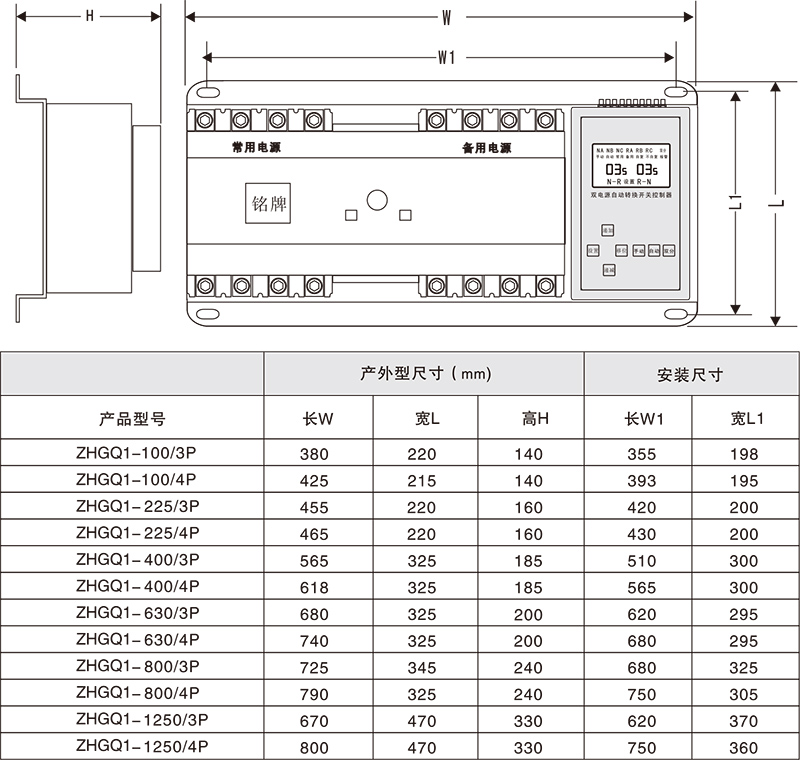

九、定货须知

用户在订货时应按第4项的型号及含义注明智能系统的型号、规格，断路器壳架电流、极数、额定脱扣电流、功能、切换方式。
例如: ZHGQ1-100/63A/R/4
ZHGQ1智能双电源自动切换系统，塑壳断路器壳架电流为100A,型号为ZHGM1,额定脱扣电流为63A，电网对电网自投自复。
