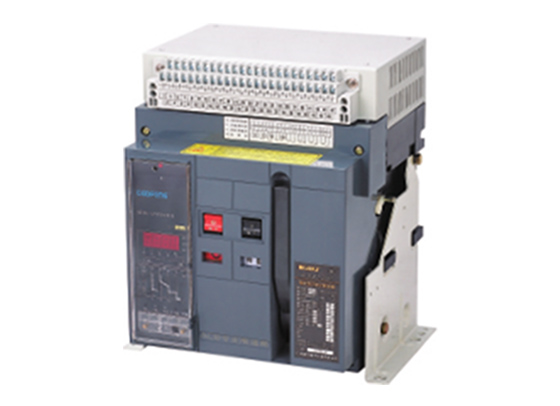

 ZHGW1智能型万能式断路器

一、适用范围


ZHGW1系列智能型万能式断路器(以下简称断路器),适用于交流50Hz,额定电压至660V(690V)及以下,额定电流630A~6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可进行“四遥”,以满足控制中心和自动化系统的要求。

断路器在海拔2000米时脉冲耐压8000V(不同海拔按标准修正,高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用,标示为一1-。断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

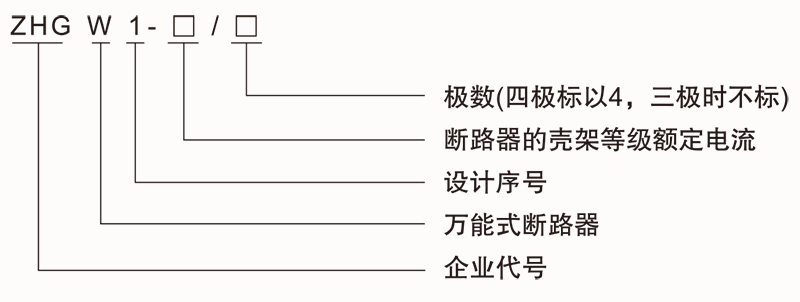

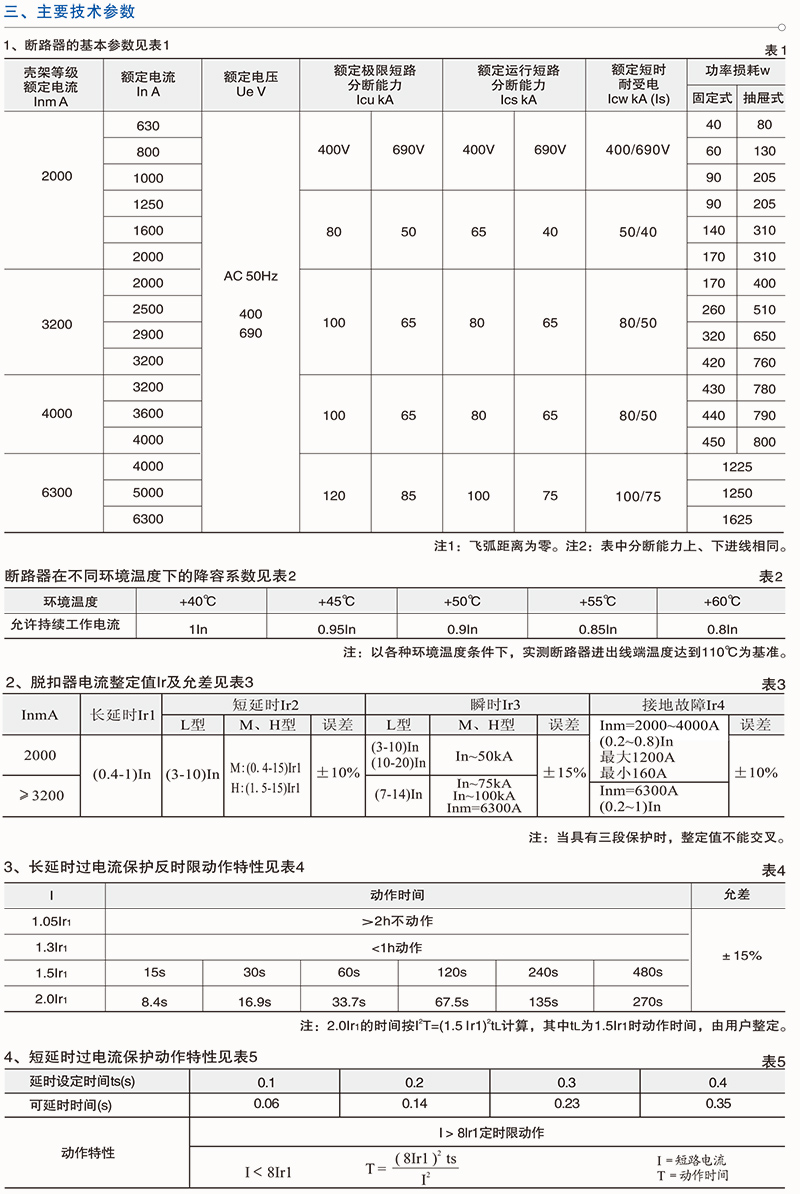

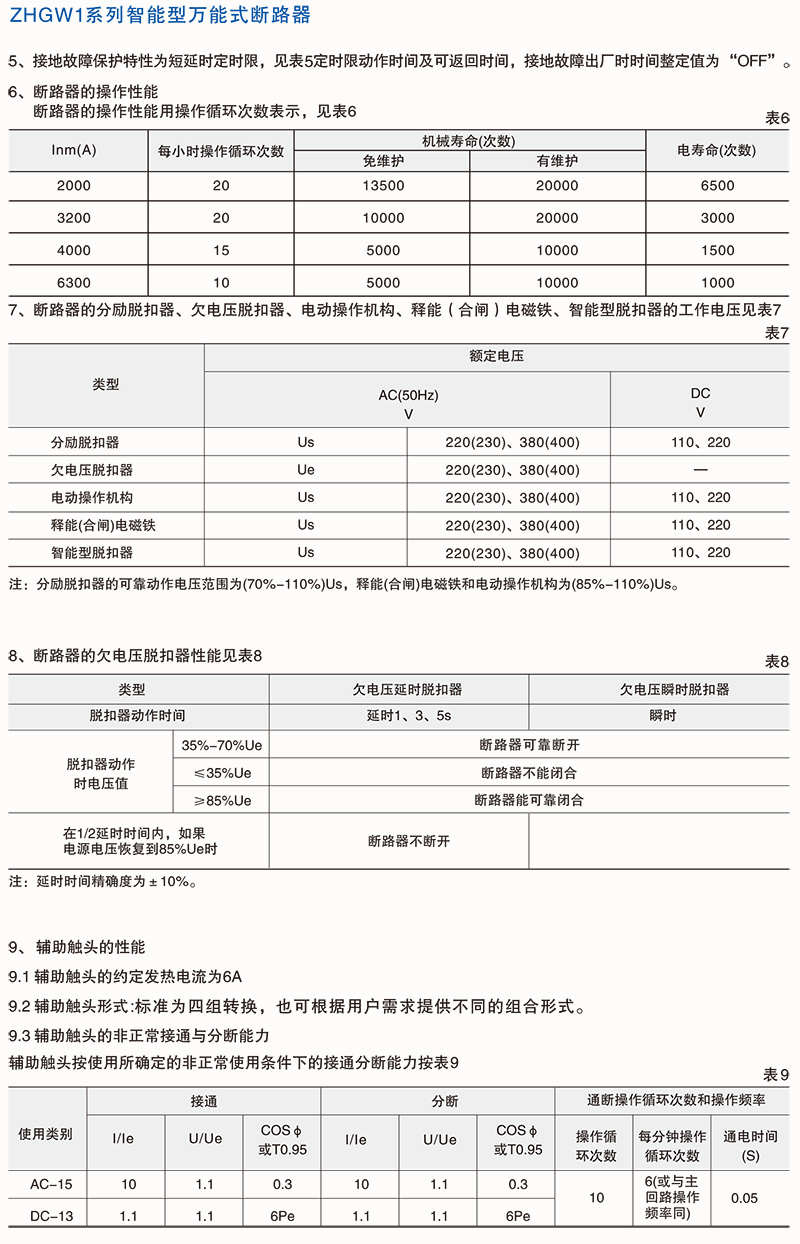

二、 型号含义

分类
按安装方式分a.固定式b.抽屉式
按极数分:三极、四极按操作方式分a.电动操作
b.手动操作(检修、维护用)
脱扣器种类
智能控制器、欠电压瞬时(或延时脱扣器、分励脱扣器。
智能控制器性能:
a. 智能控制器分为: H型(通讯用)、M型(普通智能型)、L型(经济型);
b. 具有过载长延时反时限,短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性;.单相接地保护功能;
1.显示功能:整定电流显示、动作电流显示、各相电压值显示(电压显示应在订货时提出);e.报警功能:过载报警;,自检功能:过热自检、微机自诊断;g. 试验功能:试验控制器的动作特性。

智能控制器其它接銭
#1、#2交流工作屯源輸入(直流吋从直流屯源模決U1、U2輸入)#25、#26外接中性扱或地屯流互感器輸入

注:
(1)若F、X、M的控制电源电压不同时应分别接不同电源。
(2)端子#35可直接接电源(自动预储能),也可串接常开按钮后接电源(手控预储能)。

(3)若用户提出,端子#6~#7可输出常闭接点。

(4)外加附件用户自备。
(5) *当智能控制器的工作电源为直流电源时,须增加直流电源模块(此时1、#2端子不可直接接入交流电源)。

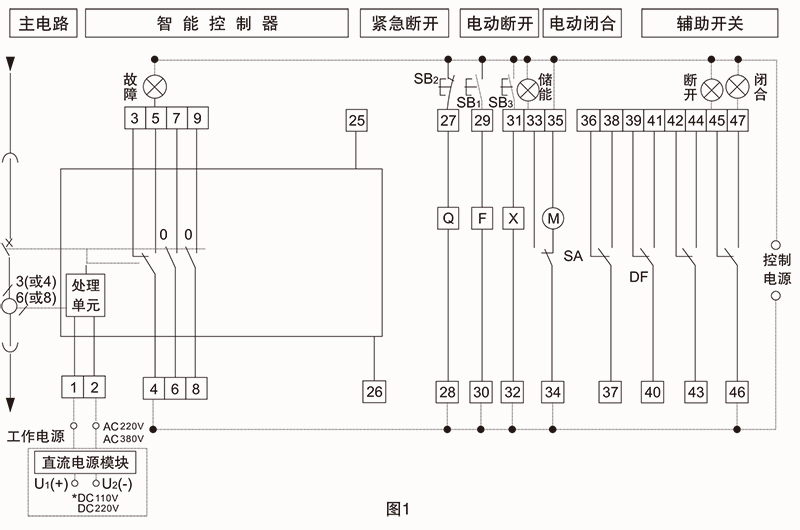

二次接线如图所示[直流电源DC110V或220V从U1(+)、U2()输入,

直流电源模块两输出端分别相应与二次接线座端子1(+).2(-)相连]。
SB1分励按钮(用户自备)

X合闸电磁铁SB2欠压按钮(用户自备)

M储能电机SB3合闸按钮(用户自备)  XT接线端子
DF辅助触头

Q欠压脱扣器或欠压延时脱扣器F分励脱扣器

0常开触点(3A/AC380V)SA电机微动开关  8信号灯(用户自备)
