一、概述

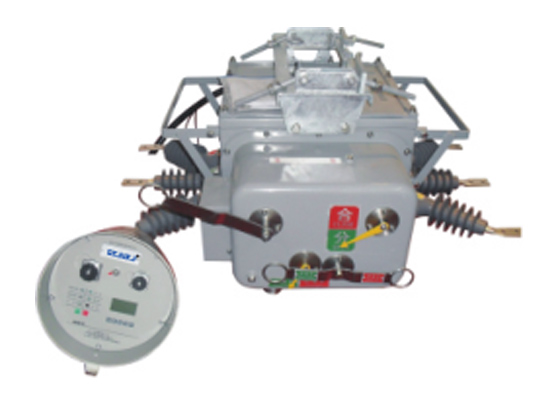

ZW20- -12F是在ZW20- -12柱上真空断路器及FZW28F-12户外分界真空负荷开关的基础上改进的产品，该产品具有手动和电动操作功能。

开关本体采用日本东芝公司VSP5 -12型免维护负荷开关，成熟的冷轧钢箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。

该产品采用真空灭弧、SF6气体作绝缘介质。断路器可配置智能控制器，自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器，是柱上断路器。

本断路器还具有强大的电力看门狗功能，替代了FZW28F-12户外分界真空负荷开关所有功能，该产品真正的实现了电力看门狗，成为电力市场。

二、产品特点

城、农网改造的理想设备:

可与控制器配套实现遥控、遥测和遥调，实现四遥功能;

操作灵活、方便:本产品为电动储能，电动合分，同时具有手动储能，手动分合，并能近距离或远距离遥控操作。开断性能优越:开断短路电流20kA达30次。


操作功率小，可靠性高:全新设计的小型电动弹簧机构，机件数目和操作功(约30W左右)都降低到低水平。具有免维护特性:断路器主回路及二次元器件、操作机构均密封在SF6气体(零表压)中，不受外界环境影响。密封性能可靠:采用成熟的密封结构技术，密封性能可靠。

独特的进出线方式:采用硅橡胶套管，使接线端子之间绝缘距离充裕，外界绝缘性优良。

使用安全:

在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或“飞溅物泄露出来。
